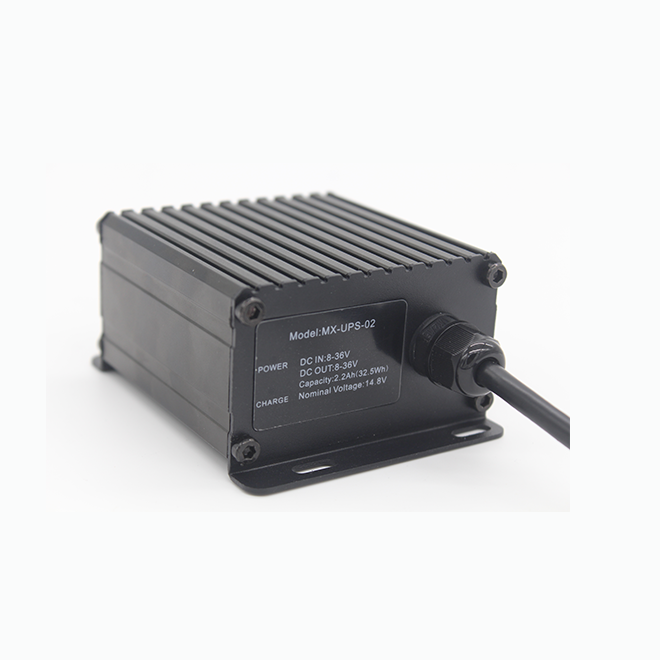

不间断电源（UPS）

材质

铝合金

电源输入

8---36V

电池参数

18650锂电池组

电池容量

3350mAh

电池额定电压

14.8V

4*3.70V

充电结束电压

16.8V

4*4.20V

放电截止电压

11V

4*2.75V

充电电流

2A

充电时间

＜2h

最大输出电流

7A

尺寸

99.7x48x79mm

重量

About 700g

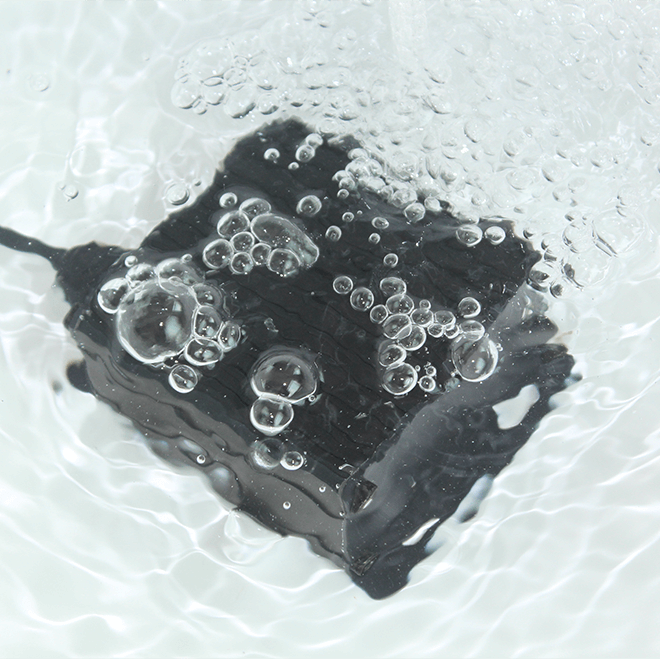

防水等级

 IP66

工作环境温度

充电

0~45℃

注意：不要将设备安装在热源附近

放电

-20~60℃

存储

-20~50℃

指示灯

PWR

红色

输入有电长亮，无输入长灭

CHG

绿色

涓流充电快闪，恒流充电常亮，充满长灭

输入电压说明

输入10-19V

升压充电

充电效率92%，自动切换

输入19-36V

降压充电

充电效率96%，自动切换

备注：输入线材尽量使用16号（1.3平方）线材

输出电压说明

输入0-9V

切换为电池电压，12-16.5V

备注：输入低于9V，切换为电池供电。输入高于9V为输入供电

输入9-36V

输出随输入电压8-36V

放电时长说明

电池功率49.6Wh。举例 MDVR设备12V供电，电流1.5A，功率为18Wh                                 49.6Wh/18Wh=2.76h

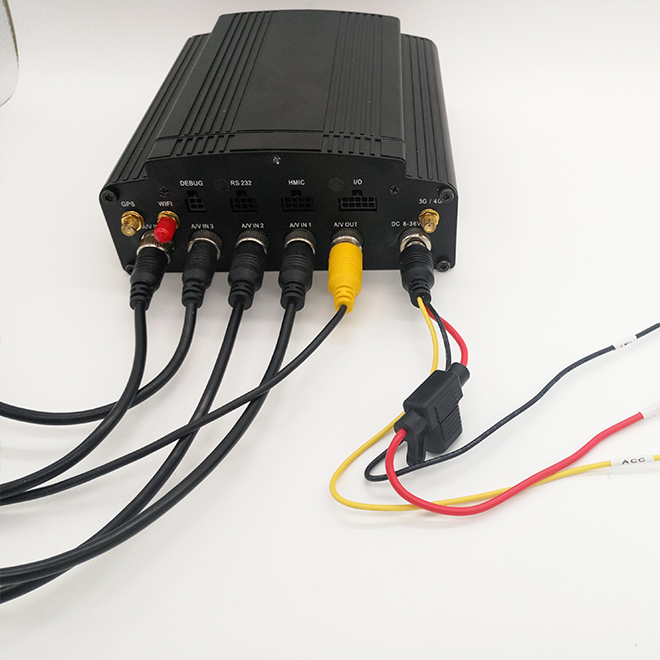

接线说明

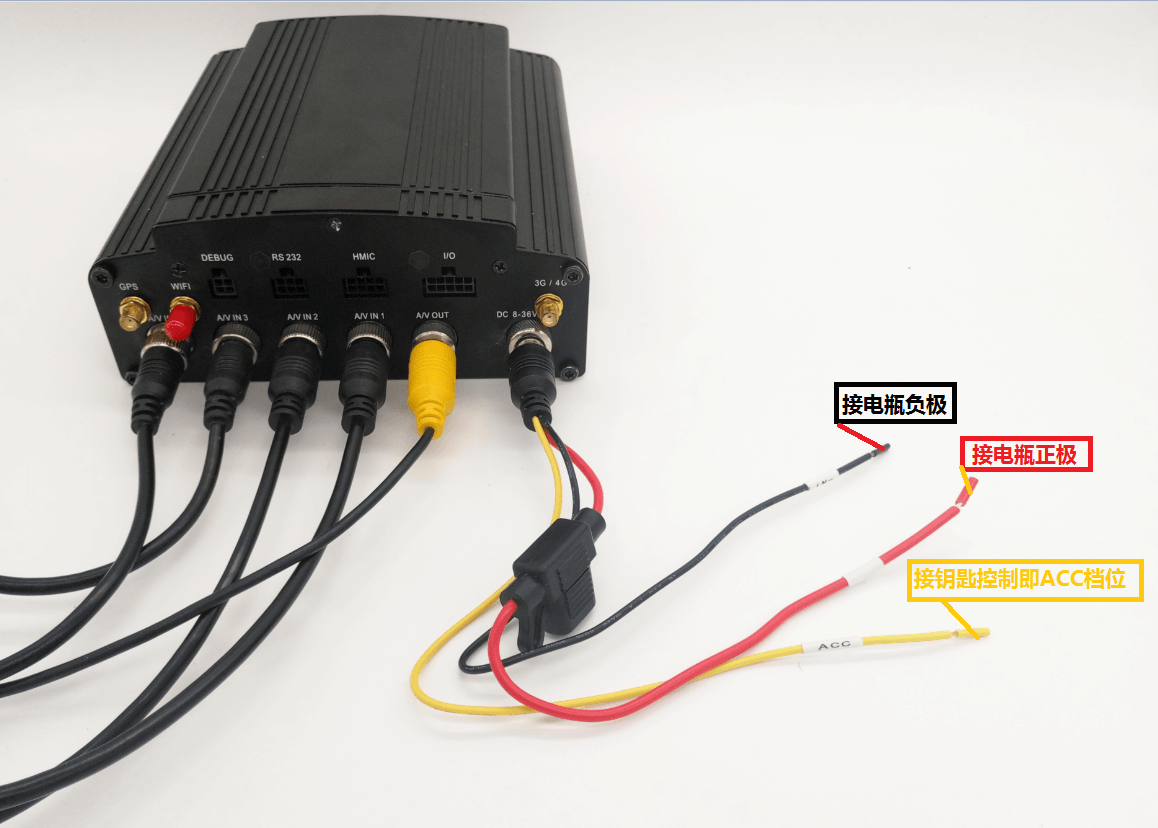

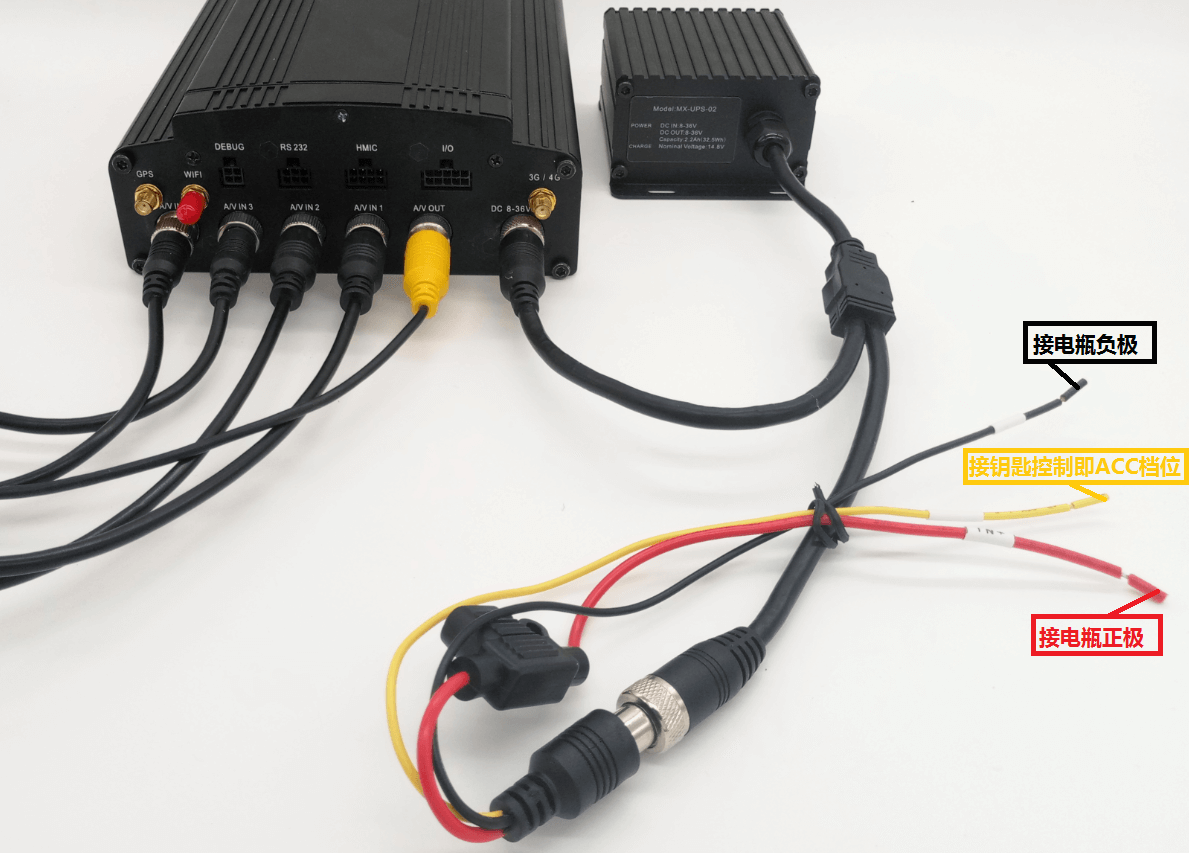

方案1：输入PWR+与ACC接在一起，通过ACC点火开关控制。ACC开关关闭后，UPS切换为电池给外设供电。ACC打开后则汽车电平给外设供电，同时UPS开启给电池充电。（见下图）                                               方案2：输入PWR+和PWR-接汽车电瓶正负极，ACC接点火开关。ACC关闭后，会切换到UPS电池供电，直到UPS耗到电池电压低于汽车电瓶电压。（注意：该方案只适合12V车辆，并计算好电池充电时间和放电时间来设置ACC延时关机时间，来保证ACC关闭后不会使用到汽车电瓶的电）。（见下图）

线材颜色说明

输入线

红

电源输入正极

黑

电源输入负极

黄

ACC点火线

绿

悬空

输出线

红

悬空

黑

电源输入负极

黄

ACC点火线

绿

电源输出正极
